Замки навесные
Замки навесные (висячие) применяются для замыкания дверей, сундуков, корзин и т. д. при помощи специальной арматуры (накладок, утков, колец и др.). По материалу, формам и размерам корпуса, конструкции отдельных деталей и узлов механизма навесные замки отличаются большим разнообразием. В зависимости от размера (диаметра или высоты) различают навесные замки: миниатюрные, применяемые для квартирных почтовых ящиков, чемоданов и ошейников, — 15—25 мм: малые (корзинные) — 26—40 мм; средние общего назначения — 41—60 мм; большие — для сараев, служебных помещений и т. д. — 61—75 мм; крупные (амбарные) — 76 мм и более, предназначенные для сараев, различных складов и т. п. По конструкции механизма различают замки навесные: сувальдные, бессувальдные, с цилиндровым механизмом, секретные, винтовые.
3амки навесные сувальдные изготовлялись с 2—5 и более сувальдами и ригелем. Количество серий в этих замков зависит от числа сувальд, дающих при взаимном перемещении их различные секреты. Для повышения секретности иногда выпускаются замки с ключевой щелью нескольких профилей. На рисунке ниже показано простейшее устройство однооборотного сувальдного замка, выпускаемого с 2—4 сувальдами.
Висячий замок сувальдный однооборотный
Висячий замок сувальдный однооборотный: 1 — нижняя крышка о приклепанным бортом, 2 — ригельная пластина с отогнутым засовом (ригелем); 3 — сувальда; 4 — пружина сувальды; 5 — ось сувальдного узла; 6 — запорная стойка сувальдного узла; 7 — упорный штифт; 8 — дужка обыкновенная откидная; 9 — ось дужки; 10 — штифт ключевины под трубчатый ключ
На рисунке ниже представлен один из вариантов более сложного двухоборотного сувальдного замка.
Висячий замок сувальдный двухоборотный
Висячий замок сувальдный двухоборотный: 1 — нижняя коробчатая крышка; 2 — ригельная пластина с ригелем А, ограничителем хода сувальд Б и запорной стойкой В; 3 — сувальды; 4 — пружины сувальд; 5 — распорная желобчатая пружина (регулирует плавный ход сувальдного узла и фиксирует дужку в открытом положении); 6 — дужка (кованая или литая); 7 — ось дужки; 5 — штифт ключевины под трубчатый ключ; 9 — крепежная стойка; 10 — ключ трубчатый кованый сверленый
Как видно на рисунках, каждая сувальда имеет самостоятельную пружину в виде закрепленного под углом стержня. Одним из распространенных сувальдных замков навесных являлся замок типа «Зенит», в котором сувальды запирают дужку непосредственно, т. е. без ригеля, причем каждая сувальда состоит из двух деталей, подпружиненных одной общей дуговой пружиной. 3амок «Зенит» выпускался в трёх вариантах — с одной, двумя и тремя парами сувальд. Отпирается полуоборотом ключа в любую сторону, запирается опусканием дужки без ключа (защёлкивается). Разновидностью замка «Зенит», в котором комбинированные сувальды-ригели запирают только один конец дужки, являются замки навесные, в которых парные сувальды запирают оба конца дужки.
Висячий замок типа «Зенит»
Висячий замок сувальдный полуоборотный типа «Зенит»: 1 — пластина — основание механизма; 2—3 —комбинированные сдвоенные сувальды, непосредственно без ригеля запирающие лужку замка; 4 — пружина парных сувальд; 5 — пружина, автоматически откидывающая дужку; 6 — дужка (склёпанная — пластинчатая)
Все замки навесные со сдвоенными (парными) сувальдами, как правило, имеют двусторонние ключи. Многосувальдные замки навесные типа «Рекорд» с 6—8 парами одинаковых сувальд отличаются большой серийностью, т. к. при перевертывании одной из сувальд получается новый секрет.
Висячий замок типа «Рекорд»
3амки навесные бессувальдные автоматические отличаются от описанных выше отсутствием сувальд. В этих замках пружина воздействует непосредственно на ригель, заходящий своим отогнутым выступом в выемку на дужке; при отжиме бородкой ключа ригель освобождает дужку, которая под действием той же пружины выталкивается вверх. В некоторых вариантах дужка выталкивается спиральной пружиной, встроенной под длинным концом дужки. Запираются эти замки автоматически без ключа (защёлкиваются) при опускании дужки; отсюда распространенное их название «щелкуны».
Бессувальдный автоматический полуоборотный висячий замок
Бессувальдный автоматический полуоборотный висячий замок с плоской дужкой и направляющей втулкой под плоский ключ: а — общий вид; б — открытый механизм: 1 — коробчатый корпус; 2 — плоская дужка с выступом под выталкивающую пружину; 3 — ригельная пластина с отогнутым засовом; 4 — пружина, фиксирующая ригель в запертом положении и выталкивающая дужку при отпирании; 5 — направляющая втулка под плоский ключ
Бессувальдные навесные замки типа «Гирька» характеризуются поворотным ригелем, состоящим из 2—4 одинаковых плоских пластинок с одной выпуклой и одной плоской гранью. Эти пластинки собраны в один блок с прокладками, образующими зазоры соответственно пазам на обоих концах съемной (или выдвижной) дужки. 2 — 4 прокладки, из числа входящих в ригельный блок, изготовляются с узкой щелью в центре (по толщине ключа) и крепятся в корпусе замка неподвижно. Эти прокладки (секретки) позволяют повернуть в замке только такой ключ, который имеет соответствующим образом расположенные прорези на стержне. Замки «Гирька» запираются и отпираются полуоборотом плоского двустороннего ключа, перемещающего запорные (выпуклые) грани ригельных пластинок относительно пазов на концах дужек. Изменение секретности этих замков зависит от изменения расположения секреток, являющихся своеобразными сувальдами. Число серий зависит от коли¬чества секреток и обычно не превышает десяти. 3амок «Гирька» чаще всего изготовлялся с литым чугунным корпусом приведенной на рисунке ниже формы, с фасонной (уширенной сверху) дужкой, иногда со штампованным корпусом овального сечения; последние обычно с прямой дужкой.
Висячий замок типа «Гирька»
3амки навесные цилиндровые — наиболее совершенные, конструкция их позволяла выпускать каждый замок с индивидуальным секретом. Механизмы этих замков аналогичны цилиндровым механизмам цилиндровых дверных замков. Корпус замка этого типа одновременно является корпусом цилиндрового механизма. Лучшие цилиндровые замки навесные имеют цилиндры (сердечники) с фасонным пазом и ключи с фрезерованными индивидуальными секретами.
Цилиндровый автоматический полуоборотный висячий замок

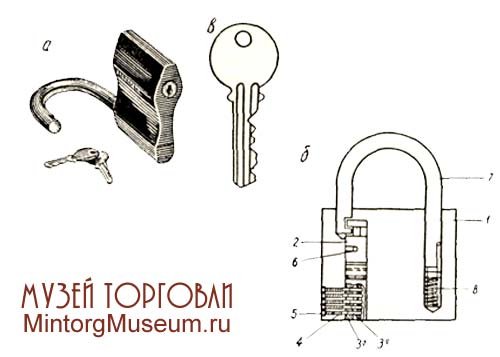

Цилиндровый автоматический полуоборотный висячий замок: а — пятиштифтовый с индивидуальными фрезерованными ключами (общий вид); б — то же, разрез: 1 — корпус литой алюминиевый; 2 — сердечник с фасонным пазом и ригельным выступом, запирающим дужку; 3 — штифты-сувальды: а — в сердечнике, б — в корпусе; 4 — пружины цилиндрового механизма; 5 — заглушки; 6 — шпилька крепления сердечника; 7 — автоматическая дужка, 8 — пружина дужки; 9 — ключ с фрезерованными секретами и продольными пазами под профиль сердечника
В упрощённых цилиндровых навесных замках цилиндры изготовляли с прямым пазом, что значительно снижало их надежность; рабочий профиль ключа этих замков обычно штампованный, с резко ограниченной секретностью, не превышающей 50 вариантов, фактически до 10—15.
Цилиндровые замки навесные в основном выпускались с литым корпусом и с автоматическим подъемом дужки. 3амки навесные секретные характеризуются тем, что основные элементы замочного механизма: ригель, сувальды, пружины и даже ключ у них обычно отсутствуют. Механизмы наиболее распространенных секретных навесных замков состоят из 3—4 и более металлических колец с пазами на внутренней и буквами или цифрами на внешней стороне. Дужка с выступами выдвигается из корпуса только при установке всех колец с расположением внутренних пазов в одну линию, при этом буквы или цифры против специальной риски на корпусе образуют по вертикали присвоенный данному замку шифр в виде какого-либо слова или числа — (см. рисунки ниже), также показан секретный навесной замок с четырёхзначным шифром, обычно применяемый для запирания велосипедов путем навешивания на большую шестерню с пропуском цепи через дужку или специальную стальную цепочку. Известны также секретные навесные комбинированные замки с обычным замочным механизмом и дополнительным секретом в виде поворотных или скользящих кнопок на корпусе. Они позволяют вставить или повернуть ключ только при их установке по присвоенному данному замку шифру.
Цилиндровый автоматический полуоборотный висячий замок
3амки навесные винтовые — упрощённые, не имеющие сувальд и пружин. Ригелем в этих замках служит навинтованный стержень, заходящий своим концом в ушко откидной или выдвижной дужки. Запираются и отпираются эти замки торцовыми ключами с треугольными или квадратными гнёздами под головку винтового ригеля. Наиболее распространены винтовые замки с трубчатым корпусом, применяемые для запирания конских пут.
Винтовой замок с торцовым ключом для запирания конских пут
К навесным замкам относятся также так называемые контрольные замки типа щелкуна, применяемые для запирания торговых, складских и других помещений, требующих пломбирования. Функцию пломбы в этих замках выполняет бумажная прокладка с печатью или шифром, прижимаемая к ключевине откидной коробчатой шторкой, которая запирается на корпусе при опускании дужки. В шторке против ключевины имеется отверстие под ключ и поворотная личинка. При открывании замка ключом бумажная прокладка, перекрывающая ключевину, обязательно разрывается, что по существу соответствует нарушению пломбы или печати.
Контрольный бессувальдный замок
Контрольный бессувальдный замок. Корпус штампованный прямоугольный с откидной коробчатой шторкой и плоской автоматической дужкой: А — в закрытом виде, Б — с открытой шторкой
Корпуса навесных замков по материалу и способу изготовления различаются: штампованные из листовой стали — склёпанные из двух плоских крышек и борта; склёпанные из двух штампованных коробчатых крышек; коробчатые штампованные с закатанной крышкой; трубчатые овальные с запрессовкой двух коробчатых крышек; литые из чугуна, алюминиевых или цинковых сплавов.
Корпус склёпан из двух плоских крышек и борта. Ключ литой из ковкого чугуна
Корпус склёпан из двух коробчатых крышек. Ключевина перекрывается поворотной личинкой
Корпус коробчатый с закатанной крышкой
Корпус трубчатый овального сечения с запрессованными коробчатыми крышками
Корпус трубчатый овального сечения с запрессованными коробчатыми крышками. Ключ плоский штампованный односторонний
Корпусам навесных замков в зависимости от механизма и назначения, а иногда для разнообразия ассортимента, придают различные формы. Для лучшего оформления внешнего вида на лицевой стороне корпуса иногда прикрепляют никели¬рованные пластинки с орнаментом и маркой предприятия-изготовителя. Ключевые щели в некоторых замков навесных перекрываются поворотными или передвижными личинками для защиты механизма от попадания влаги. Основные варианты дужек: а) откидные — кованые, круглые гнутые, плоские штампованные, пластинчатые склёпанные или сваренные из 2—4 штук плоских штампованных деталей; б) выдвижные — круглые гнутые, круглые гнутые съёмные, иногда с изгибом, увеличивающим радиус закругления верхней части. Запорная часть может быть с ушком, в которое заходит ригель, или с 1—2 выемками, образующими крючок для захвата ригелем. Ключи замков навесных различают: литые из ковкого чугуна или кованые с трубчатым стержнем; штампованные из листовой стали с трубчатым стержнем, сварные; штампованные из листовой стали плоские, одно- и двусторонние; штампованные из стали, биметалла или латуни — для цилиндровых замков с фрезерованными или выдавленными продольными пазами. В соответствии с типом ключа ключевые щели замков навесных имеют направляющие — штифты — для трубчатых или втулки — для плоских ключей. Цилиндровые замки навесные комплектовались двумя ключами.
Отделка многочисленного ассортимента навесных замков производилась окраской, никелированием, цинкованием, оксидированием и комбинированием этих видов отделки на одном замке. Наиболее распро¬странены крашеные корпуса с никелированными или оцинкованными дужками. Упрощенные навесные замки обычно цельно-оксидированные или оцинкованные. 3амки литые из алюминиевых сплавов и цинка большей частью выпускаются с крацованными корпусами без покрытия. Ключи никелированные, оцинкованные и оксидированные.
Требования к качеству: четкая и плавная работа запорного механизма; безотказная отдача дужки в автоматических замках; надёжность секретности в пределах выпускаемых серий; количество секретов для одно-, двухсувальдных и бессувальдных — не менее 6, для трёхсувальдных — 12, для четырёхсувальдных — 18, для цилиндровых с прямым пазом в цилиндре и штампованным рабочим профилем ключа — до 50, для цилиндровых с фасонным пазом и фрезерованными секретами — не менее 500 или с индивидуальными секретами — в соответствии с ТУ; свободный вход и выход ключа в установленном для данной конструкции положении; отсутствие на внешних поверхностях пороков, нарушающих товарный вид изделия. Специальные требования к качеству цилиндровых механизмов те же, что и для цилиндровых механизмов дверных замков. При приёмке навесные замки подвергали внешнему осмотру; испытание работы механизма производилось прилагаемыми ключами, испытание секретности — ключами других серий.
Маркировка на внешней поверхности замка — штамповкой или декалькоманией, указывалось наименование или товарный знак предприятия-изготовителя. Клеймо сортности ставилось только на замках 2-го сорта. Упаковка — в коробках по 1—10 шт. (в зависимости от размера) или в бумагу после предварительной предохранительной смазки неокрашенных мест. Для транспортирования упаковывали в дощатые ящики весом до 50 кг брутто с обивкой ящиков упаковочной лентой или проволокой. В каждый ящик укладывали замки навесные различной секретности в со¬ответствии с ТУ, в ящик вкладывался ярлык, на котором указывалось наименование предприятия-поставщика, наименование замка в соответствии с ТУ, сорт и количество.
Все замки в зависимости от незначительных дефектов в качестве материала и отделки выпускались 1-го и 2-го сортов. Перевозка и хранение замков навалом не допускались. Хранить следовало в закрытых сухих помещениях. Основные предприятия-изготовители — см. Скобяные товары.
