Мебельная фурнитура

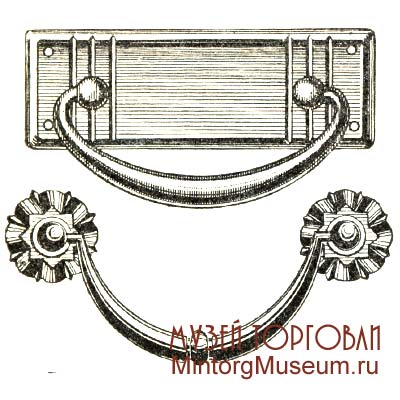

Ручка-скобка висячая на лапках

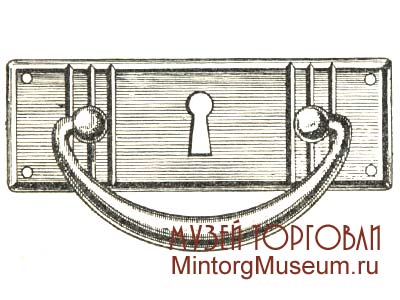

Ручка-скобка висячая на планке с ключевиной

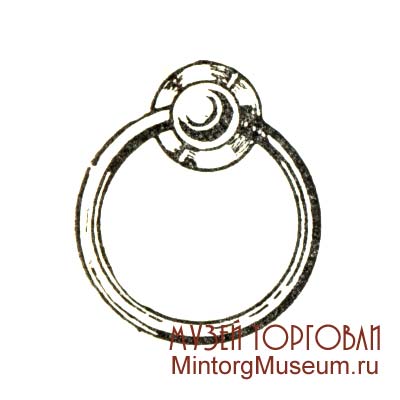

Ручка-серьга висячая на лапке
Ручка-серьга висячая на планке с ключевиной

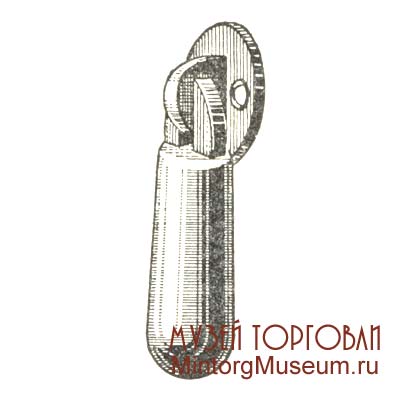

Ручка-капля висячая на лапке

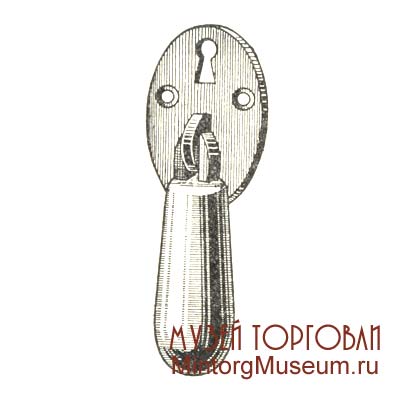

Ручка-капля висячая на планке с ключевиной

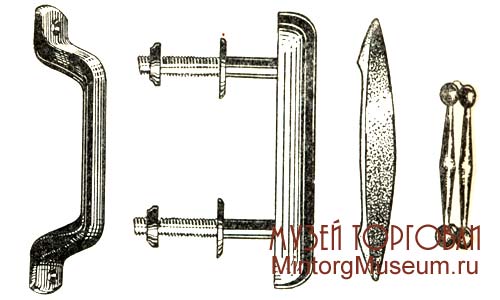

Ручка-скобка
Ручка-кнопка
Ручка-раковина
Ручки обычно кренятся к изделию на болтах с гайками, которые утоплены в тело детали, заделаны, вынесены на внутреннюю поверхность и закрыты специальными колпачками. Раковины крепятся, помимо болтов, также шурупами. Скобки висячие на лапках и с ключевиной имеют ось вращения, внутреннюю длиной от 40 до 80 мм (с градацией через 10 мм) и внутреннюю шириной до оси крепления от 15 до 30 мм (с градацией через 5 мм). Серьги висячие на лапках и с ключевиной имеют ось вращения и внутренний диаметр от 20 до 35 мм (с градацией через 5 мм) и применяются главным образом на дверках буфетов и горок. Капли висячие на лапках и с ключевиной имеют ось вращения; применяются для буфетов, горок и реже для платяных шкафов. Диаметр в конце бывает от 15 до 20 и 25 мм, длина до центра крепления — 55, 75, 85 и 90 мм. Скобки крепятся на неподвижных опорах, имеют внутреннюю длину от 40 до 100 мм и ширину до лицевой поверхности детали от 15 до 40 мм. Используются главным образом для постановки на платяные и книжные шкафы, комоды и письменные столы. Кнопки различной формы (круглые, овальные, квадратные и др.) применяются на всех видах мебели, имеющих дверки и ящики. Прикрепляются к изделиям на неподвижной опоре с внутренней длиной от 10 до 40 мм. Раковины применяются для картотечных ящиков, колонок, конторских, аптечных и других изделий специального назначения. Внутренняя длина от 45 до 80 мм, внутренняя ширина 15—18 мм. К ручкам, не имеющим планок с ключевиной, должны быть приданы ключевины или футорки для ключей, изготовленные из металла, пластмассы или дерева. Внутренняя высота от основания до центра круглого отверстия ключевин и футорок 10 и 12 мм.

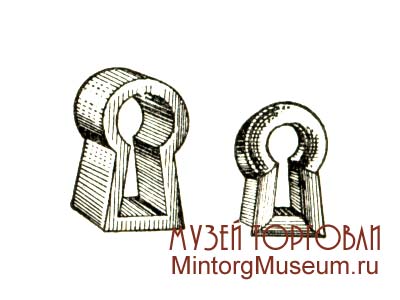

Футорки
Петли по конструкции бывают: шарнирные прямые; шарнирные боковые; шарнирные угловые; рояльные; полушарнирные разъёмные; нартные одинарные, партные двойные; карточные; пятниковые прямые, угловые и упорные

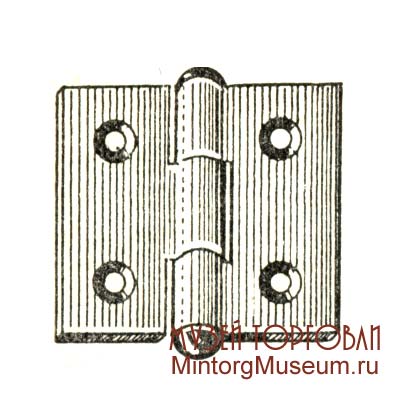

Петля шарнирная прямая

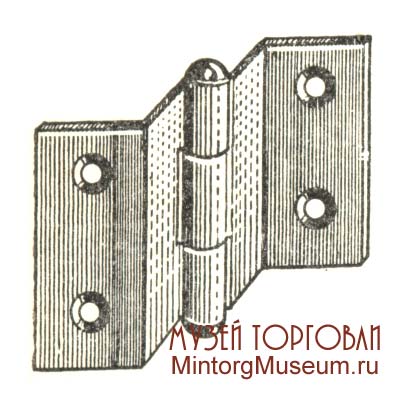

Петля шарнирная боковая
Петля шарнирная угловая

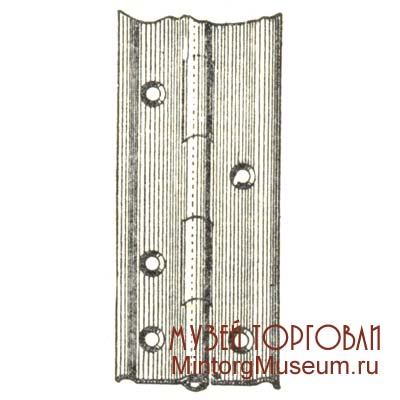

Петля рояльная

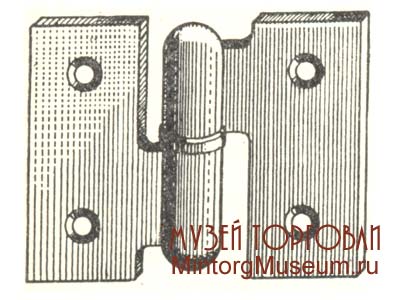

Петля полушарнирная разъёмная
Петля партная одинарная

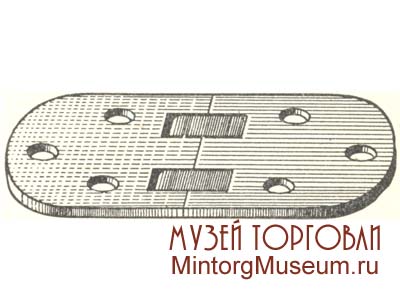

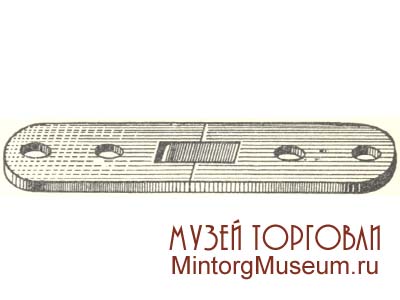

Петля партная двойная

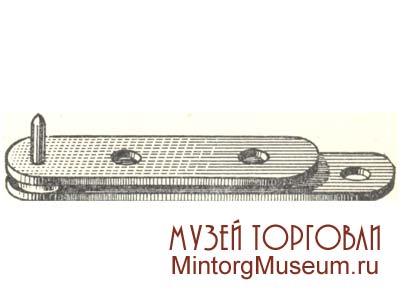

Петля пятниковая прямая

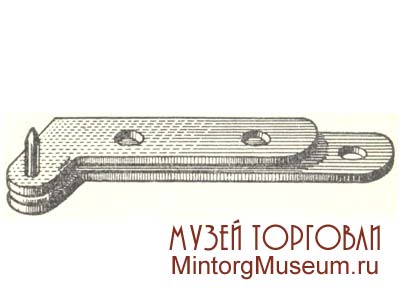

Петля пятниковая угловая

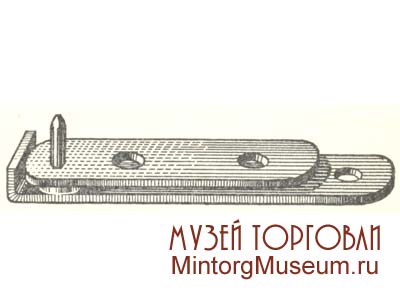

Петля пятниковая упорная
Петли крепятся к элементам мебели на шурупах соответствующих размеров (в зависимости от размеров петли и её назначения).
Шарнирные прямые петли соединяют дверку изделия с боковой стенкой внакладку и имеют два основных варианта по размеру карты (прямой плоскости): петля длиной 20 и 30 мм, шириной от 10 до 20 мм с двумя отверстиями для шурупов длиной от 30 до 70 мм, шириной от 15 до 40 мм с тремя отверстиями. Шарнирные боковые петли присоединяют дверку изделия впритык к боковой стенке и имеют ступенчатое строение карточной плоскости. Шарнирные угловые петли соединяют дверку с профильной кромкой боковой стенки под углом. В СССР выпускались следующих размеров: длиной 30 мм, ширина 15 и 20 мм с двумя отверстиями для шурупов и длиной от 40 до 70 мм и шириной от 15 до 30 мм с тремя отверстиями. Эти петли ставились обычно на мебели I и II классов; при наличии художественного оформления и применения цветных металлов могли использоваться и в высшем классе.
Рояльные петли крепят дверку с боковой стенкой по всей высоте с расстоянием по центру шурупов 60 мм и от края 30 мм. Длина петли измеряется в погонных метрах, ширина равняется ширине кромок дверки и бока и обычно бывает от 12 до 20 мм (каждая карта).
Петли никелированные, хромированные или из цветных металлов; применялись в мебели высшего класса.
Полушарнирные разъёмные петли применяются в разборной мебели; дверка может быть снята и навешена в любом случае, т. к. петля имеет съёмные на шарнире карты длиной 30 и 40 мм, шириной 12 мм и большего размера — длиной 50 мм и шириной 15 мм, с отверстиями в каждой карте для двух и трёх шурупов. В зависимости от оформления петли могут применяться во всех классах мебели.
Партные одинарные и двойные петли (ломберные) применяются в столах обеденных, карточных (ломберных), в школьных партах и пр. Их характерной особенностью является наличие двух шарниров на базе, вокруг к-рых карта петли может врашаться на 90°. Одинарные петли имеют обшую длину 100 и 150 мм, ширину 12 и 20 мм с отверстиями для двух или трёх шурупов. Двойная петля имеет две базы с шарнирами и широкие карты (24 и 35 мм) с тремя отверстиями для шурупов в каждой. Длина её обычно 100 мм. Петли прочные, долговечные.
Карточные петли всех видов позволяют открывать дверки шкафов, буфетов, письменных столов и других на 180° и более. Навешиваются они обычно но длинной стороне кромок двери и бока изделия с выходом шарнира наружу.
Пятниковые прямые, угловые и упорные петли в отличие от карточных ставятся не на кромку двери, а на её верхний и нижний торцы. Прямая пятниковая петля имеет нижнюю пластинку со штырём и тремя отверстиями для шурупов и верхнюю пластинку, вращающуюся на штыре, с двумя отверстиями для шурупов Нижняя пластинка врезается в корпус изделия, верхняя — в торец дверки; дверка открывается на 90° и более. Длина петли 70 и 90 мм, ширина 12 мм.
Угловая петля по форме напоминает сапог, имеет на нижней и верхней пластинке вынос со штырём. Благодаря этому дверку можно открывать на 180°. Нижняя нластинка с тремя отверстиями для шурупов и верхняя с двумя. Толщина их 2,5 мм и ширина 12 мм. По длине петли бывают двух размеров: 70 и 90 мм. Упорная петля на нижней пластинке имеет отогнутый бортик (упор), с помощью которого верхняя планка петли, а с нею и дверь открывается на 90°. По длине петли бывают двух размеров: 75 и 95 мм. В остальном конструкция их аналогична предыдущим пятниковым петлям.
Замки, применяемые в производстве мебели, бывают бессувальдные врезные, бессувальдные прирезные, бессувальдные прикладные, бессувальдные прирезные со скобой, трёхсувальдные врезные, трёхсувальдные врезные-рояльные, трёхсувальдные прирезные, трёхсувальдные прикладные, трёхсувальдные прирезные со скобой, шнингалетные. Замки изготовляются правые, левые и универсальные с ключевым отверстием для горизонтальной и вертикальной установки. Бессувальдные замки должны были иметь в серии не менее восьми секретов, а трёхсувальдные не менее 20. Подробное описание — см. Замки.
Задвижки бывают прикладные и врезные.

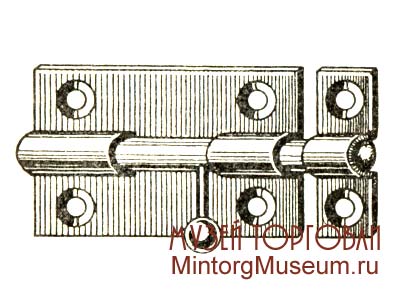

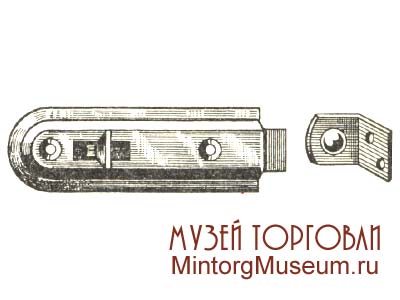

Задвижка прикладная
Задвижки врезные
Прикладные задвижки изготовляются с угловой или прямой планкой длиной 50, 60 и 70 мм и шириной 10, 11 и 12 мм. Затворная планка этой задвижки может быть прямой размером 35 мм X 15 мм или угловой. Врезные задвижки имеют засов прямоугольного или круглого сечения длиной 60 или 75 мм и шириной 12 мм.
Защёлки для закрывания дверок буфетов, шкафов и столов изготовляют следующих типов: шариковые одинарные, колпачковые одинарные, шариковые двойные.

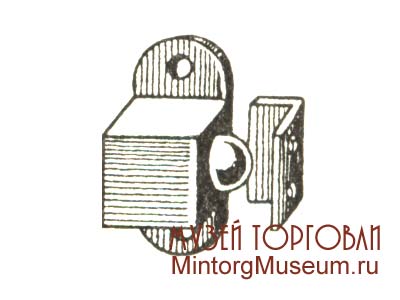

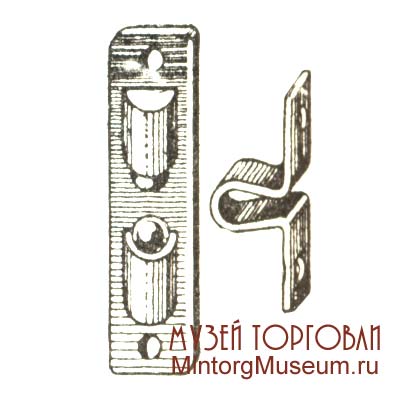

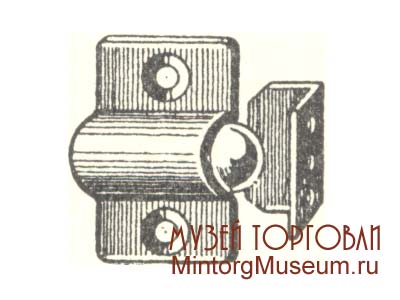

Защёлка шариковая одинарная
Защёлка колпачковая одинарная
Защёлки мариковые двойные
Основными деталями защёлок служат металлические шарики диаметром 8 и 10 мм или колпачки размером 12 мм X 14 мм, пружина и корпус с притворной планкой. Конструкция корпуса и планки может быть различной. Крепятся защёлки шурупами, которые поставляются в комплекте (для шариковых 4 штуки, для колпачковых 2 штуки). Стяжки для соединения элементов разборной мебели бывают следующих видов: шкафные винтовые прямые, шкафные винтовые угловые, шкафные винтовые врезные прямые, шкафные винтовые врезные угловые, шкафные спиральные врезные, шкафные болтовые, клиновые, кроватные крючковые, диванные крючковые.

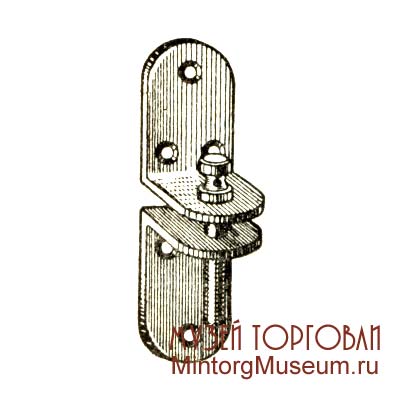

Стяжка шкафная винтовая прямая

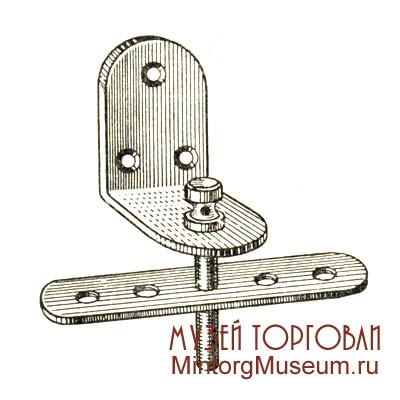

Стяжка шкафная винтовая угловая
Стяжка шкафная винтовая врезная угловая

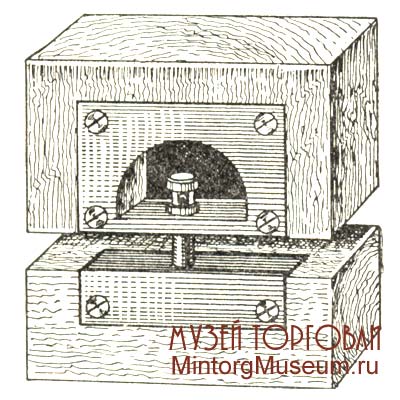

Стяжка шкафная винтовая врезная прямая

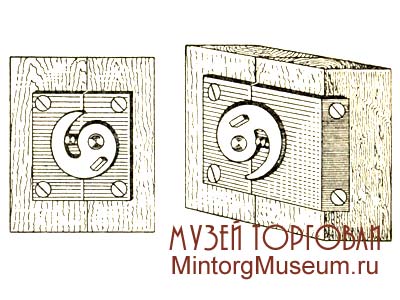

Стяжки шкафные спиральные врезные

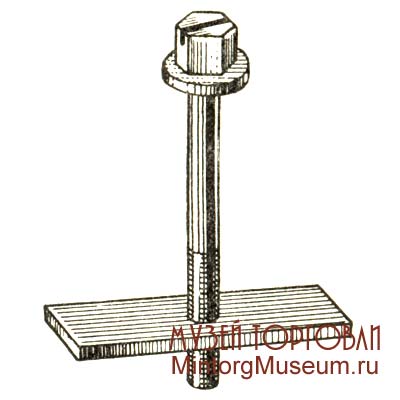

Стяжка шкафная болтовая

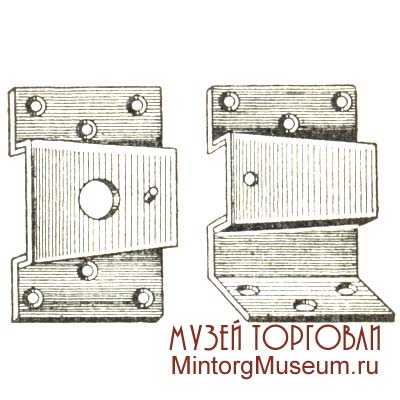

Стяжки клиновые

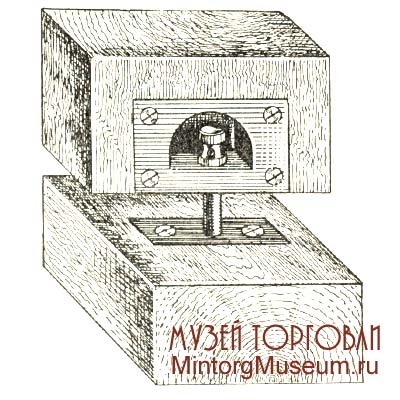

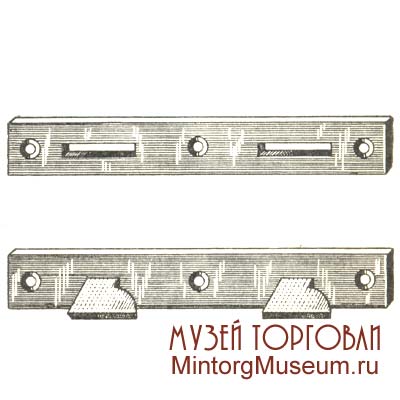

Стяжки кроватные крючковые
Стяжки диванные крючковые
Шкафные винтовые стяжки служат для соединения элементов: прямые — в одной плоскости, а углоные — под углом. Наиболее распространёнными являются стяжки врезные, скрытые в теле детали, и стяжки спиральные. Шкафные болтовые стяжки состоят из получистого болта, чёрной шайбы и специальной гайки. Клиновые стяжки наиболее простые и дешёвые, предназначаются для наиболее простых изделий. Кроватные крючковые стяжки предназначены для соединения спинок деревянных кроватей с царгами. Состоят из двух металлических пластин, на одной из которых имеются два крючка, а на другой — отверстия для них. Каждая пластинка крепится не менее чем шестью шурупами. Длина стяжек обычно 100, 120 и 150 мм. Ширина различная.
Диванные крючковые стяжки имеют такующе конструкцию, как и кроватные, но в отличии от них имеют только один крючок и одно отверстие и крепятся двумя и тремя шурупами. Длина стяжки 55 мм, ширина 25 и 16 мм.
Полкодержатели (опоры для полок) применяются в книжных шкафах; бывают винтовыми, угловыми и с втулкой.
Полкодержатель винтовой

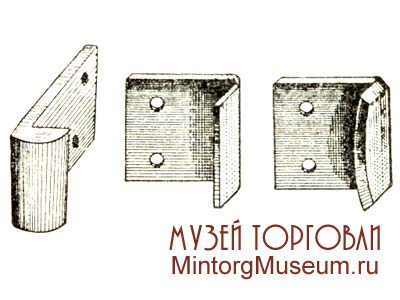

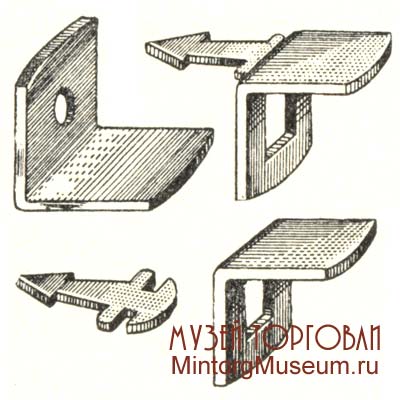

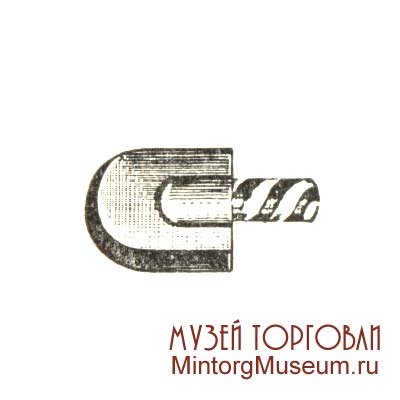

Полкодержатели угловые

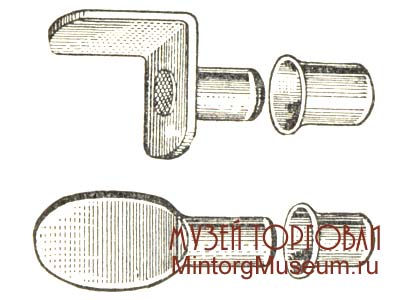

Полкодержатели с втулкой
Винтовые полкодержатели — длина 30 мм; держащая плоскость 15 мм X 14 мм, размер уступа 16 мм х 15 мм, общая длина 26 мм. Полкодержатели с втулкой имеют втулку, закрепляемую в стенке изделия. Длина их 26 мм, держащая плоскость 15 мм х 9 мм. Угловые полкодержатели имеют уступ, на который кладётся полка; размер 23 и 30 мм.
Колпачки для гаек предназначены для закрывания концов болтов, выходящих с обратной стороны детали. Размер колпачков: диаметр 13 мм, выс. 11 мм.
Колпачок для гаек
Кнопки для ножек ставятся в торцы деталей; по диаметру бывают четырёх типов: 17, 20, 25 и 30 мм. Как и колпачки для гаек, кнопки имеют выступающие острия для заделки их в издели.

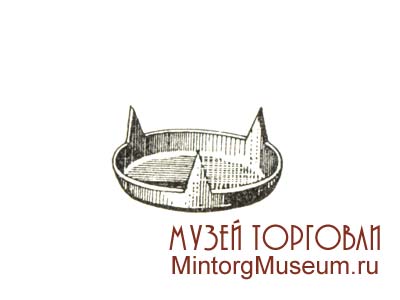

Кнопки для ножек
Держатели для зеркал предназначены для крепления зеркала к деревянному основанию; представляют собой металличекие угольники, никелированные или хромированные с лицевой стороны. В зависимости от фацета зеркала держатели имеют более или менее острый угол (при плоском фацете 10—15°, при крутом 40—45°). Крепятся шурупами.
Держатели для зеркал
Ролики применяются главным образом в кроватях и сервировочных столиках; бывают различных размеров (диаметром от 25 до 150 мм) и конструкций. Изготовляются из металла и пластмассы. Современные ролики также изготавливаются с применением резины, каучука и полиуретана.

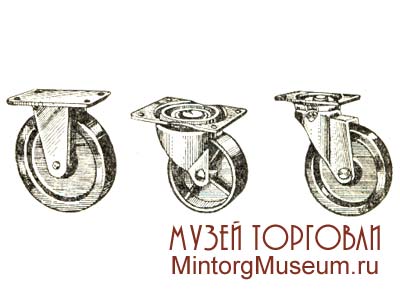

Ролики для мебели
Кронштейны применяются в буфетах и горках для держания стеклянных полок; изготовляются из металла с лицевым покрытием. По конструкции могут быть с выдвижным и невыдвижным верхним держателем. Размеры кронштейнов различны, шириной держателя полки до 350 мм.

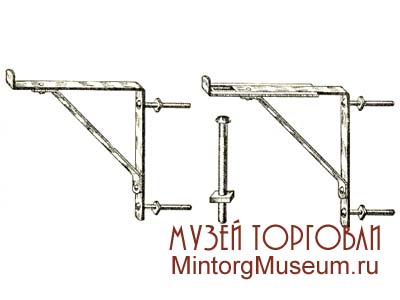

Кронштейны
Мебельная фурнитура изготовляется из конструкционной и нержавеющей стали, из ленты холодного проката, серого и ковкого чугуна, алюминиевых и цинковых сплавов, латуни. Наружные декоративные детали мебельной фурнитуры изготовляются также из древесины, стекла и пластмассы.
Форма, конструкция и художественная отделка фурнитуры различны, в зависимости от архитектурного оформления мебели.
Ручки всех видов поставляются комплектно с шайбами, гайками, колпачками и шурупами, а также с ключевинами, футорками и ключами. Концы стержня петель должны иметь головки различной архитектурной формы. Вращение створок (карт) петли должно быть плавным и свободным.
Все изделия, за исключением футорок, ключевин и полкодержателей, по правилам советского периода должны были иметь чётко нанесённый товарный знак предприятия-изготовителя; для мелких изделий фабричный знак ставился на пачках или ящиках. Металлические части изделий до их упаковки в ящики смазывалась техническим вазелином или маслами, не содержащими свободных кислот. Петли, стяжки, защёлки и ключевины в количестве 100—200 штук обёртывались бумагой и упаковывались в картонные коробки или пачки весом от 2 до 3 кг. Замки по 20—25 штук и ручки по 10—25 штук также, обёртывались бумагой и упаковывались в картонные коробки или пачки. Каждая пачка или коробка должна была иметь ярлык с указанием товарного знака предприятия, обозначение изделия, его количества, даты выпуска и номера контролёра. Коробки и пачни упаковывались в деревянные сухие ящики с общим весом, не превышающим 50 кг. На ящики также наносился товарный знак, наименования предприятия и изделий и вес брутто. При иногородней поставке ящики обивались стальной лентой или обвязывались проволокой.
Мебельная фурнитура должна была хранится в сухом помещении без резких температурных колебаний и без присутствия химикатов, могущих вызвать коррозию металла и порчу лицевых поверхностей фурнитуры.
