Курвиметр





      «Мне курвиметр никак нельзя. У меня жена... и тесть». (c) Вася Рогов (Телевизионный сериал "Улицы разбитых фонарей").




     Курвиметр (от лат. curvus — изогнутый) — прибор, предназначенный для измерения длины кривых линий на каком-либо плане.

       Конструктивно выполнен в виде круглого пластмассового или металлического корпуса, состоящего из основания с рукоятко крышки, соединенных винтом. Внутри корпуса имеется вращающийся диск, на каждой стороне которого имеется шкала: метрическая на одной стороне, дюймовая — на другой. С обеих сторон корпуса имеются окна просмотра показаний прибора, закрытые стеклом или целлулоидом.

       Основные размеры стандартного советского прибора (в мм): общая высота (с рукояткой) 75, диаметр корпуса 40, толщина корпуса 15.
     В нижней части корпуса имеется металлический ролик (колёсико с зубчатыми краями).

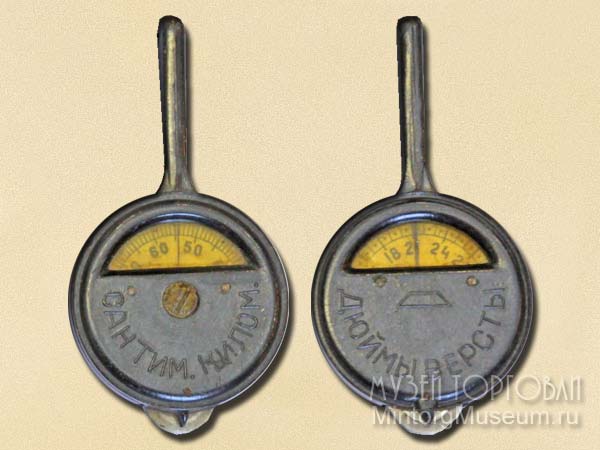

Курвиметр









       Измерение производится путём катания ролика по измеряемой линии, точно следуя всем её извилинам. Вращение ролика передаётся диску со шкалами, один оборот которого по метрической шкале соответствует 99 см, а по дюймовой — 39 дюймам.

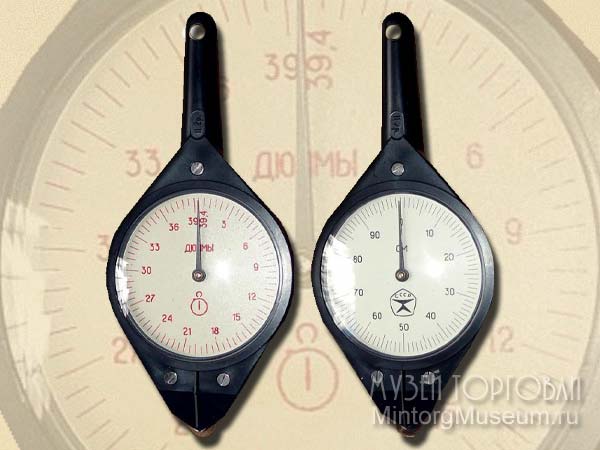

Курвиметр









      Требования к качеству: внешние и внутренние поверхности основания и крышки курвимтра должны были быть без раковин, вмятин, посторонних включений; прозрачные пластины, закрывающие окна прибора, должны были быть плотно приклеены и иметь на внутренних поверхностях отчетливые риски шириной не более 0,2 мм; на шкалах не допускались дефекты, затрудняющие отсчёт; толщина штрихов на шкалах от 0,1 до 0,2 мм.



     Приборы маркировались на основании или на крышке нанесением товарного знака завода-изготовителя. Каждый курвиметр упаковывался в прочный деревянный или пластмассовый футляр.
