Линза для телевизора

     Линза для телевизора - оптическая приставка для линейного увеличения изображения.



      Линза для телевизора относилась к радиотоварам. Линза представляла собой сосуд из двух склеенных частей (плоской задней и выпуклой передней), изготовленных из органического стекла или силикатного стекла толщиной 4—6 мм. В верхней части линзы находилось отверстие для заполнения её жидкостью. В качестве наполняющей жидкости чаще всего используется дистиллированная вода, в которую для предохранения от помутнения добавляли 2—3 капли фенола. Для этих же целей использовался также чистый глицерин и медицинское вазелиновое масло.

      Линзы для телевизоров выпускались прямоугольные и круглые. Прямоугольные бывали двух размеров: малые — для телевизоров КВН-49 и большие — для телевизоров Т-2. Линза для телевизора КВН-49 имела размеры (в мм): прямоугольная — ширина 350, высота 265, толщина (по центру) 75; круглая — диаметр 360, толщина 55.

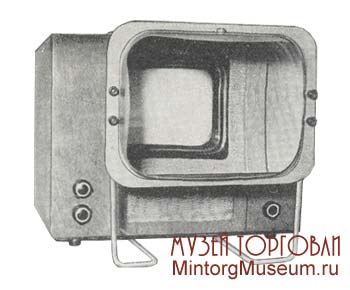

Прямоугольная линза для телевизора КВН-49









Круглая линза для телевизора









      Линза из органического стекла при наполнении дистиллированной водой давала линейное увеличение изображения в 1,5—1,8 раза, линза из силикатного стекла — в 2—2,5 раза. Использование линзы к телевизору КВН-49 позволяло получить неискажённое увеличение изображения для аудитории в 5—8 человек на расстоянии 2—5 м. Объём заполнения линзы 3,5 л.

     Линзы для телевизоров Т-2 «Ленинград» выпускались только прямоугольные размером (в мм): ширина 520, высот 440, толщина 80—90. Линза из органического стекла давала линейное увеличение изображения в 1,5—1,6 раза; линза из силикатного стекла при том же наполнителе — в 1,6 раза. Объём заполнения линзы 7 л.



      Для установки линзы для телевизоров служили входящие в её комплект металлические кронштейны, по которым линза могла передвигаться вверх и вниз. Найденное наиболее удобное положение фиксировалось специальными винтами. Для регулирования фокусного расстояния нижняя часть кронштейнов передвигалась в пазах под телевизором.





Круглая линза для телевизора









      Линзы для телевизоров выпускались по ВТУ предприятиями местной промышленностисти. Марка изготовителя наносилась в одном из углов рабочей поверхности линзы. В продажу линзы поступали в разобранном виде, упакованными в мягкую бумагу и уложенными в картонные коробки вместе с паспортом, описанием и инструкцией по заполнению и установке.



     Признаками брака линзы являлись: плохая склейка составных частей, отверстия, пузыри и свищи в рабочей части линзы, царапины и помутнения на её поверхности, протекание наполнителя. При продаже в присутствии покупателя производилась контрольная сборка линзы на кронштейнах.

      При эксплуатации рабочую поверхность линзы следовало периодически протирать мягкой полотняной тряпочкой или фланелью, смоченными в воде комнатной температуры. Следовало избегать попадания на линзу прямых солнечных лучей. В нерабочее время целесообразно было закрывать линзу какой-либо мягкой тканью.

      В складских условиях рекомендуется храпение линз для телевизоров в заводской упаковке, уложенными в штабеля не более чем в 10 рядов, в сухих отапливаемых помещениях с нормальной (60—70%) влажностью, вдали от отопительных приборов и химических реактивов.
